消声弯头

2021-01-13 985

详情

圆型微穿孔板消声弯头

微孔板消声弯头，不用纤维吸声材料，是一种全金属结构的弯头消声器，对低中频噪声具有较高的消声效果，同时能适用于洁净工艺要求（洁净室通风），使用消声弯头在管道转弯处消声，既利用了空间又提高了消声效果，特别适用于管道长度有限、安装直管消声器受限制的空调通风系统。消声弯头消声量为5~13dB(A)。

圆形微孔消声弯头动态插入损失

消声弯头宽度/mm	63	125	250	500	1K	2K	4K	8K	阻力系数
消声弯头宽度/mm	倍频程动态插入损失/dB								阻力系数
250	4	9	14	17	13	10	7	5	0.5
320	4	9	13	16	14	10	8	6	0.51
400	5	10	13	16	15	11	9	6	0.55
500	4	9	12	14	14	10	8	5	0.6
630	5	10	15	17	14	11	8	6	0.64
800	6	11	14	16	15	12	9	6	0.7
1000	6	11	13	15	15	12	10	7	0.73
＞1000	5	10	12	14	14	12	10	5	0.76

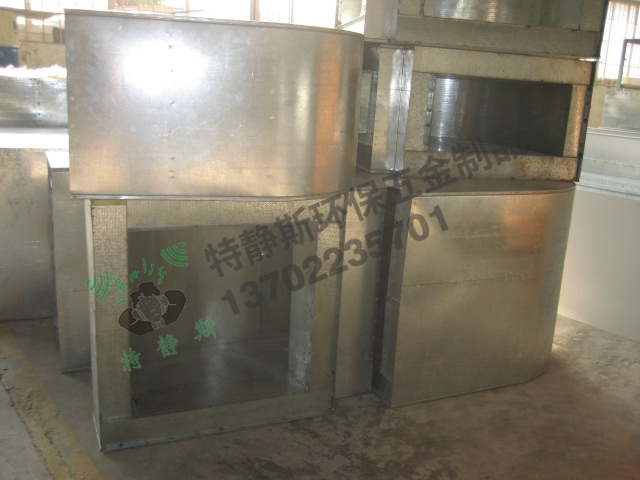

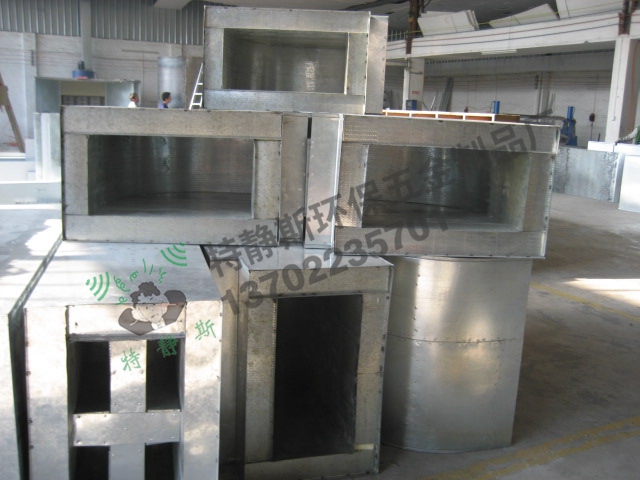

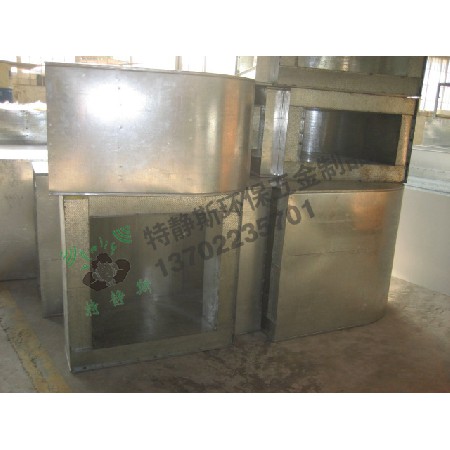

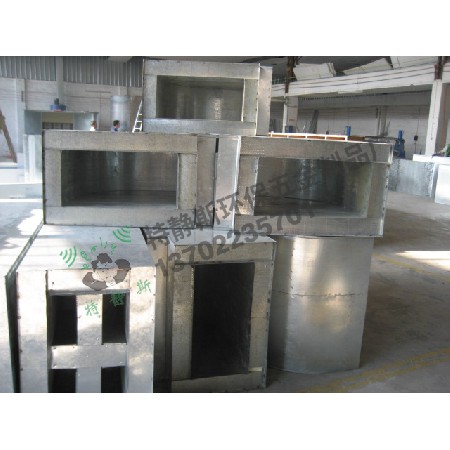

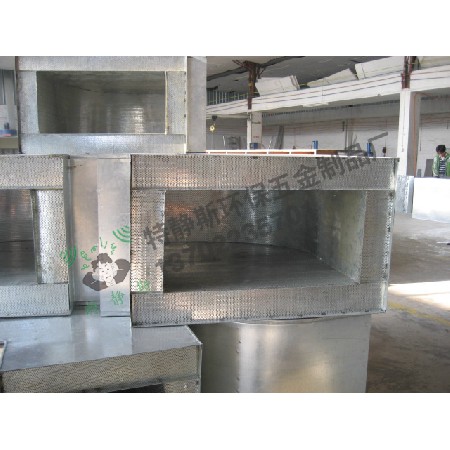

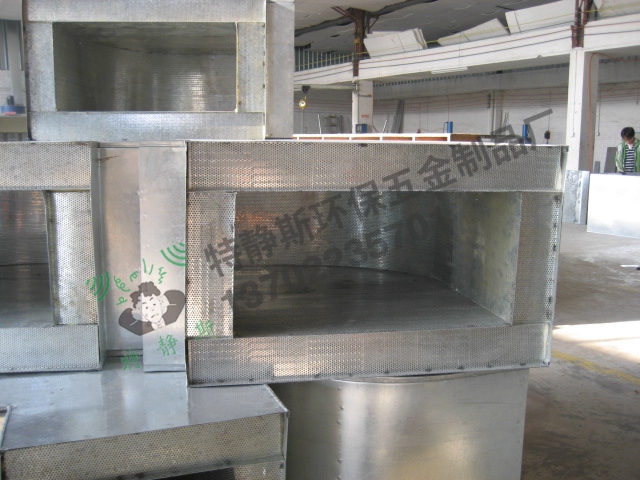

方型微穿孔板消声弯头

方形型微孔板消声弯头是采用微穿孔板作吸声元件的，具有阻力少，不起尘，消声效果好，耐潮、耐热，适用频率范围宽，被广泛用于要求较高的空调通风管道中。该系列消声弯头分为WS—1单层微穿孔板（适用中频消声）和WS—2双层微穿孔板，消声频带较宽。消声弯头消声量为8~16dB(A)。

方形WS-1-2型消声器技术参数

规格	WS—1型				WS—2型
规格	B×H×h			R	B×H×h			R
1	320×200×740	520	400	220	320×200×790	620	500	170
2	320×250×740	520	450	220	320×250×790	620	500	170
3	320×320×740	520	520	220	320×320×790	620	620	170
4	400×200×900	600	400	300	400×200×950	700	500	250
5	400×250×900	600	450	300	400×250×950	700	550	250
6	400×320×900	600	520	300	400×320×950	700	620	250
7	400×400×900	600	600	300	400×400×950	700	700	250
8	500×250×1100	700	450	400	500×250×1150	800	550	350
9	500×320×1100	700	520	400	500×320×1150	800	620	350
10	500×400×1100	700	600	400	500×400×1150	800	700	350
11	500×500×1100	700	700	400	500×500×1150	800	800	350
12	630×250×1360	830	450	530	630×250×1410	930	550	480
13	630×320×1360	830	520	530	630×320×1410	930	620	480
14	630×400×1360	830	600	530	630×400×1410	930	700	480
15	630×500×1360	830	700	530	630×500×1410	930	800	480
16	630×630×1360	830	830	530	630×630×1410	930	930	480
17	800×320×1700	1000	520	700	800×320×1750	1100	620	650
18	800×400×1700	1000	600	700	800×400×1750	1100	700	650
19	800×500×1700	1000	700	700	800×500×1750	1100	800	650
20	800×630×1700	1000	830	700	800×630×1750	1100	930	650
21	800×800×1700	1000	1000	700	800×800×1750	1100	1100	650
