消声管道
2020-12-31 2229

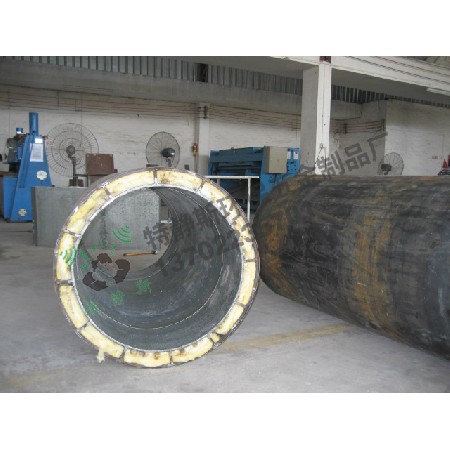

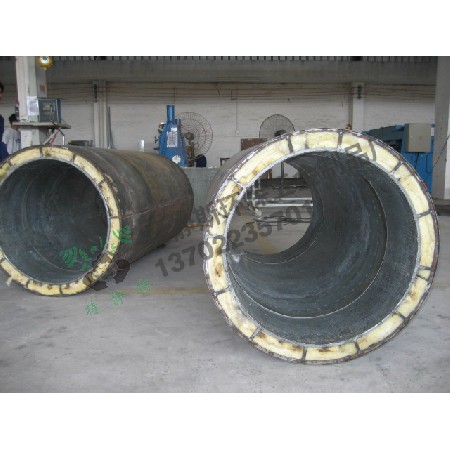

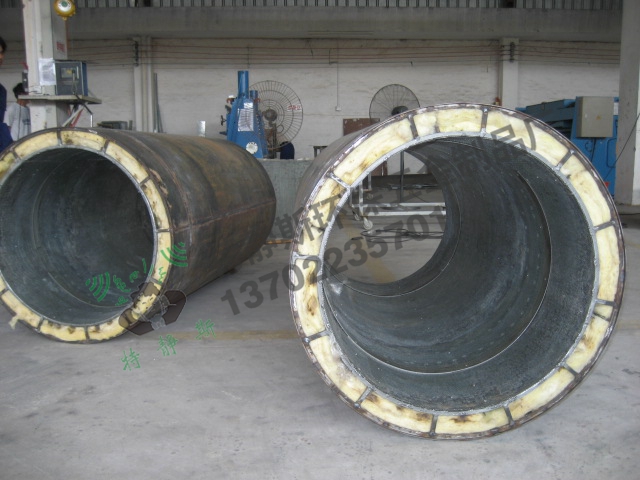

圆形消声管道
微孔板消声管道，是用纤维吸声材料与金属冲孔板相结合的声学原理，对低中频噪声具有较高的消声效果，同时能适用于洁净工艺要求（洁净室通风），噪声环境不高的条件使用消声管道可以代替消声器，有效提高有效通风面积，风阻系数小。
圆形消声管道动态插入损失
消声管道Ømm | 63 | 125 | 250 | 500 | 1K | 2K | 4K | 8K | 阻力系数 |
倍频程动态插入损失/dB | |||||||||
250 | 4 | 9 | 14 | 17 | 13 | 10 | 7 | 5 | 0.5 |
320 | 4 | 9 | 13 | 16 | 14 | 10 | 8 | 6 | 0.51 |
400 | 5 | 10 | 13 | 16 | 15 | 11 | 9 | 6 | 0.55 |
500 | 4 | 9 | 12 | 14 | 14 | 10 | 8 | 5 | 0.52 |
630 | 5 | 10 | 15 | 17 | 14 | 11 | 8 | 6 | 0.54 |
800 | 6 | 11 | 14 | 16 | 15 | 12 | 9 | 6 | 0.5 |
1000 | 6 | 11 | 13 | 15 | 15 | 12 | 10 | 7 | 0.63 |
＞1000 | 5 | 10 | 12 | 14 | 14 | 12 | 10 | 5 | 0.66 |
